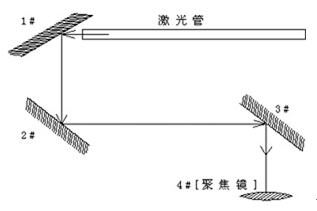

一、激光設備光路的焦點直接影響設備的正常工作，光路不正，激光設備的效率、精度等都不能得到保證，可見光路的調整是至關重要的環節。


1、先保證從激光管發出的光束入射在1＃反射鏡的中心。

2、在2＃反射鏡前貼上雙面膠紙,將橫梁移至最靠近激光管的位置，按點射（控制適當?shù)墓鈴?qiáng)），打上一個標記(特別注意：為防止激光輻射傷人，請先用一塊紙板測試出光斑的大概位置，然后再進行調整)。

3、逐漸將橫梁移至離激光管最遠的位置，按點射，打上一個標記。

4、如果兩個標記不重合，調整1＃反射鏡，使這兩個標記中心重合。

5、反復第二步至第四步，直至兩個標記中心完全重合。

6、在3＃反射鏡前貼上雙面膠紙，將小車(激光頭)移至最靠近2＃反射鏡的位置，按點射（控制適當?shù)墓鈴?qiáng)），打上一個標記。

7、逐漸將激光頭（小車）移至離2＃反射鏡最遠的位置，按點射(最好先用一塊紙板，先測出光斑的大概位置，以防傷人)，打上一個標記。

8、如果兩個標記不重合，調整2＃反射鏡，使這兩個標記中心重合。

9、反復第六步至第八步，直至兩個標記中心完全重合。

10、在3＃反射鏡前面的入光孔上貼上雙面膠，點射，打上標記。如處在中心，則合格。

11、若激光未落在入光孔的中心，

上下偏差：只能將激光管抬高或降低。

里外偏差：只能將激光管向里或向外調整。

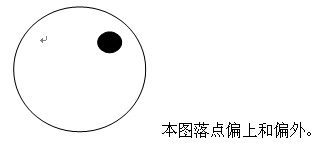

在本圖中，必須降低激光管，然后，從第一步開始全部重新調整。

 二、垂直度調整

1、 光路四點調重合,且將激光調到3#反射鏡中間

2、如果左右有稍許偏差,調整3#頭座向左或向右使光路垂直

3、如果前后有稍許偏差,一般是因?yàn)?/SPAN>3#頭座本身有偏差導致,更換重新調整光路垂直度即可.
