18650、26650圓柱電池極耳、蓋帽焊接（轉盤式）

方

案

設

計

書

目的：節員、確保產品一致、提高效率。

設計：  ×××       審核： ×××

一、           方案概述：

該方案應用于單、雙極耳與蓋帽的焊接。本方案采用凸輪分割器旋轉工作臺帶動工裝定位盤旋轉和振鏡頭對產品進行點焊；手工將電池帽和整平的極耳電池半成品放入料盤，轉到激光窗口進行點焊；需要配小雙線流水線，物料供給與物料回收流水線（2人包焊接后檢驗）；單機單人入料、收料放流水線；流水線收料整理入物料合轉封口工序

二、           應用背景

   電池蓋帽焊接（圖顯示有8個焊點，可設2個、3個不等），要求提供精確的單、雙極耳焊接位置，壓極耳工裝要求小而精，激光焊接口與被極耳及蓋帽壓實為一體，激光設備光瓣調整在極佳點，方能產生可靠的連接強度，較快的生產節拍，良好的焊接外觀。

三、           系統方案介紹

 1）、激光焊接機：現有的設備

 2）、工作臺：采用旋轉式焊接工作臺（現有的工作臺需維護精度）+汽缸定位電芯+汽缸壓緊極耳與蓋帽合為一體。

四、           系統的主體構成

   焊接系統、焊接工作臺、工裝治具、控制部分、焊接系統功能、外部參數及接口等部件。

1）、焊接系統

見現有激光焊機說明書

2）、焊接工作臺

見視圖：

     3）、夾具：可設計成可調的14、16、18、26等不同型號的夾具；

4）、控制部件：激光焊機自帶PLC控制旋轉工作臺，焊接觸發等。

 產品名稱：電池專用激光焊接機

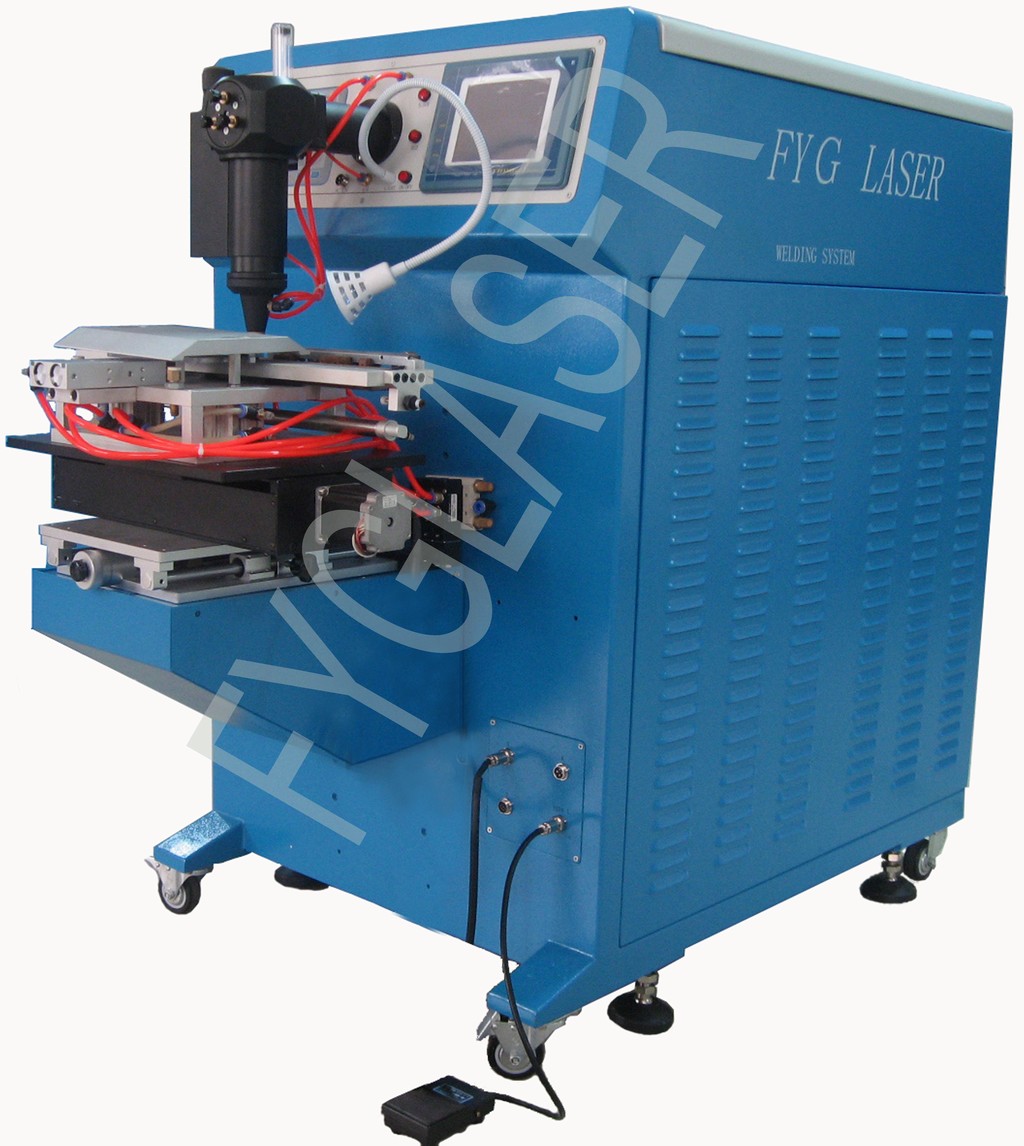

采用焊機產品型號：FWB30

產品特點：

電池專用激光焊接機為固定光路激光焊接機，為電池行業量身定做的激光焊接機。由雙路氙燈泵浦、進口陶瓷反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。內置冷卻水循環確保設備安全運行。5.7寸單色液晶屏按鍵式控制系統，電流閉環反饋控制激光電源，脈沖波形最多可任意設定8段，半導體紅光指示定位，能夠滿足對不同材料金屬的焊接。5.7寸單色觸摸液晶屏控制運動系統，可自動運行X軸向的點、直線、多段線等軌跡，多路氣動控制電池夾具快速上下料，可以高效的完成各種電池封口、封栓、引線等自動或半自動焊接需求。

行業應用：

適用行業：手機電池、動力電池及其它微電子元器件焊接。

適用材料：鋁合金，不銹鋼，合金鋼，電池用冷軋鋼板及鋼帶，鍍鎳鋼板及鋼帶。

實例應用：鋰電池、鎳氫電池、動力電池密封焊，電池電極、鋰電池保險絲、電池組點焊，電容器不銹鋼殼、鋼帽、密封圈的焊接。
